Как плоские трубогибы меняют производство промышленных труб?

1. Что такое трубогиб для плоских труб и как он работает?

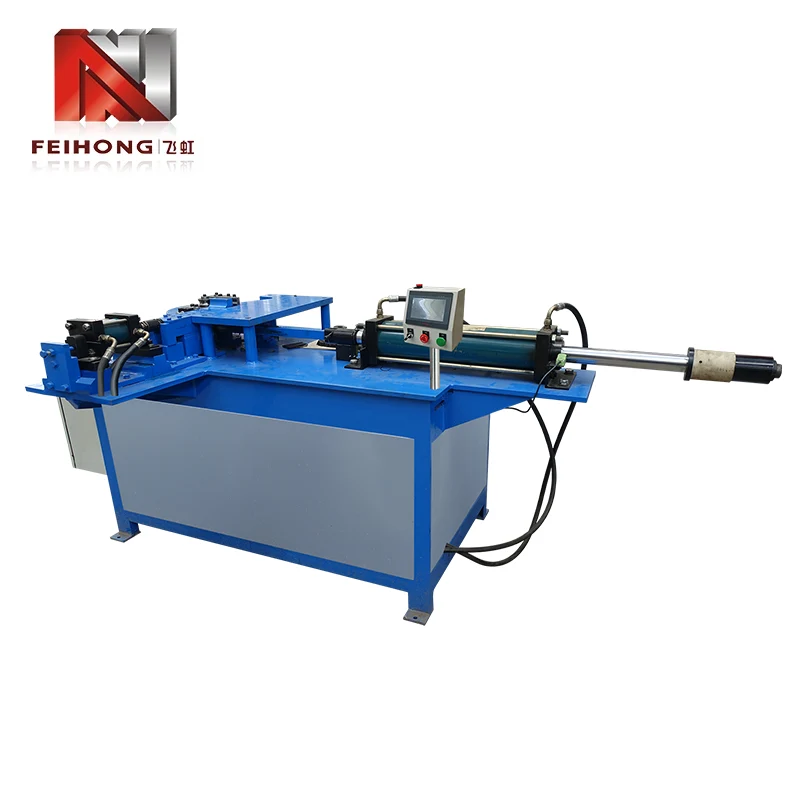

A Плоский трубогибпредставляет собой специализированную машину, предназначенную для гибки прямоугольных, квадратных или овальных труб в одной плоскости без смятия поперечного сечения. В отличие от станков для гибки круглых труб, в которых для поддержания круглых профилей используются оправки и зачистные плашки, для гибки плоских труб требуется тщательно подобранный инструмент, который поддерживает более широкие стороны трубы, позволяя при этом более узким краям контролируемо деформироваться. Основная проблема заключается в управлении дифференциальным растяжением и сжатием, которые происходят по ширине плоской секции: внешняя стенка удлиняется, а внутренняя сжимается, и без надлежащей поддержки трубка прогнется или сморщится.

Принцип работы основан на трех основных элементах: гибочной матрице (или форме), зажимной матрице и нажимной матрице. Труба закрепляется между зажимом и гибочной матрицей, а затем вращается вокруг радиуса гибочной матрицы. Для плоских профилей гибочная матрица имеет канавку, соответствующую внешним размерам трубы, обеспечивающую боковую поддержку и предотвращающую прогибание более широких сторон внутрь. Некоторые современные машины также используютстеклоочиститель умираеткоторый скользит по внутреннему радиусу трубки, чтобы избежать образования складок, иоправка(хотя и реже для плоских секций) можно вставить для поддержки внутренней полости, если трубка полая. Весь процесс обычно приводится в действие гидравлически или электрически, а системы ЧПУ обеспечивают точную повторяемость угла и многоэтапную последовательность гибки.

Одна из определяющих характеристик А.Плоский трубогибзаключается в его способности производить изгибы с минимальными искажениями при сохранении жестких допусков. Это достигается за счетконтролируемая компенсация упругого возврата— машина слегка изгибается за пределы заданного угла, зная, что материал расслабится на предсказуемую величину. Современные устройства оснащены датчиками, которые измеряют фактические углы изгиба в режиме реального времени и динамически регулируют положение штока, гарантируя соответствие каждой детали модели CAD с точностью до ±0,5 градуса. Сочетание прочной конструкции и интеллектуального управления делает это оборудование незаменимым для высококачественного производства.

2. Какие отрасли промышленности больше всего полагаются на гибку плоских труб?

Гибка плоских труб — это не нишевый процесс, а встроенный в цепочки поставок многих отраслей тяжелой промышленности. Следующие отрасли зависят отПлоский трубогибоборудование для производства структурных и эстетических компонентов, которые невозможно получить с помощью круглых труб.

• Автомобильная промышленность и транспорт:В рамах шасси, каркасах безопасности, конструкциях сидений и компонентах выхлопной системы часто используются прямоугольные или овальные трубы. Плоский изгиб позволяет конструкторам максимизировать соотношение прочности и веса, одновременно эффективно упаковывая компоненты в тесные рамки автомобиля.
• Строительство и архитектура:Перила, лестницы, стойки навесных стен и декоративные металлические фасады часто имеют изогнутые прямоугольные секции. Визуальная привлекательность чистых изгибов без морщин имеет первостепенное значение в архитектуре.
• ОВК и вентиляция:В системах воздуховодов и кондиционирования воздуха используются плоскоовальные трубы для поддержания высокого воздушного потока при установке в неглубокие потолочные пространства. Изгиб этих профилей требует точного контроля, чтобы избежать ограничения внутреннего сечения.
• Сельскохозяйственное оборудование:В конструкциях защиты от опрокидывания трактора (ROPS), рамах навесного оборудования и оросительных шарнирах используются изогнутые прямоугольные трубы, обеспечивающие долговечность и экономичность производства.
• Мебель и интерьер офиса:Современные каркасы столов, системы стеллажей и выставочные стенды используют чистые линии изогнутых плоских трубок для достижения минималистской эстетики с высокой структурной целостностью.

В каждой из этих областей гибочные устройства для плоских труб предоставляют свободу проектирования, позволяя инженерам заменять сварные соединения непрерывными изогнутыми секциями, которые являются более прочными, легкими и визуально привлекательными. Универсальность оборудования означает, что даже небольшие мастерские могут производить компоненты профессионального уровня для этих требовательных рынков.

3. Какие основные типы трубогибов для плоских труб доступны сегодня?

Машины для гибки плоских труб классифицируются по способу приведения в действие, системе управления и конфигурации инструментов. Выбор подходящего типа зависит от объема производства, типа материала и сложности гибки. Ниже приведен сравнительный обзор наиболее распространенных вариантов.

Ручные гибочные станкиих предпочитают отделы технического обслуживания и образовательные учреждения из-за их низкой стоимости и простоты.Гидравлические машиныпредлагают хороший баланс мощности и доступности, что делает их рабочей лошадкой во многих производственных цехах.Ротационные гибочные станки с ЧПУпредставляют собой новейшее решение, способное хранить сотни программ и автоматически компенсировать отклонения материала.Гибочные прессыХотя они и менее точны, они чрезвычайно быстры и экономичны для массового производства простых изгибов тонкостенных труб.

Помимо этих четырех категорий, существуют также гибридные машины, сочетающие в себе гидравлическую мощность и управление с помощью ЧПУ, предлагая лучшее из обоих миров. При выборе типа важно учитывать не только текущую рабочую нагрузку, но и возможность будущего расширения до более сложной геометрии.

4. Как выбор материала влияет на процесс гибки?

Материал трубки, возможно, является наиболее важным фактором, влияющим на качество гибки. Различные сплавы обладают разной степенью пластичности, упругости и наклепа, и все это необходимо учитывать при настройке гибки. Ниже приведено описание распространенных материалов и их характеристик на изгиб.

Мягкая сталь

Самый щадящий материал; обеспечивает хорошую пластичность и предсказуемую упругость. Подходит для большинства операций гибки общего назначения без особых мер предосторожности.

Высокопрочная низколегированная сталь (HSLA)

Требует более высоких изгибающих усилий и обладает большей упругостью. Компенсация ЧПУ настоятельно рекомендуется для поддержания точности угла.

Нержавеющая сталь (аустенитная)

Быстро затвердевает, что может привести к растрескиванию, если радиус изгиба слишком мал. Для уменьшения трения используйте более медленные скорости поршня, достаточную смазку и полированный инструмент.

Алюминиевые сплавы (5ххх, 6ххх)

Легкий и устойчивый к коррозии, но склонный к образованию складок и растрескиванию. Необходимы большие радиусы изгиба (ширина трубы в 3‑5 раз) и тщательная настройка зазора.

Медь и латунь

Очень пластичен и легко сгибается, но мягкие поверхности легко повреждаются. Качественная обработка матриц и правильный зазор предотвращают истирание и дефекты поверхности.

Помимо сплава, важную роль играет толщина стенки. Более толстые стенки обеспечивают большую устойчивость к обрушению, но требуют большего тоннажа. Тонкостенные трубы подвержены короблению по внутреннему радиусу, поэтому могут потребоваться внутренние оправки или специальные зачистные матрицы. Общее практическое правило заключается в том, что толщина стенки должна составлять не менее 5% ширины трубы, чтобы обеспечить надежный изгиб без внутренней поддержки.

5. На какие ключевые характеристики следует обратить внимание при выборе трубогиба для плоских труб?

Выбор подходящей машины – это больше, чем просто подбор максимального размера трубы. Комплексная оценка должна охватывать следующие параметры, каждый из которых напрямую влияет на производительность и долговечность.

1. Максимальная изгибающая способность:Сюда входит ширина, высота и толщина стенки трубы, с которыми может справиться машина. Всегда выбирайте станок, производительность которого как минимум на 20 % превышает ожидаемую наибольшую деталь, чтобы учесть различия в материалах и непредвиденные требования.
2. Минимальный радиус изгиба:Выражается как кратное ширине трубки (например, 2×W). Более узкие радиусы требуют более сложной оснастки и более высокой жесткости станка. Для большинства приложений радиус 3×W является безопасной отправной точкой.
3. Диапазон углов изгиба:Большинство машин могут сгибать от 0° до 180°, но некоторые специализированные устройства обеспечивают угол до 220° для случаев чрезмерного изгиба. Убедитесь, что станок может достичь нужных вам углов без вмешательства инструмента.
4. Скорость цикла:Измеряемый в секундах на один изгиб, он влияет на производительность производства. Гидравлические машины обычно работают за 5–15 секунд, тогда как сервоэлектрические агрегаты могут достигать 2–5 секунд для небольших секций.
5. Система управления:Базовый ПЛК по сравнению с полным ЧПУ с программированием на сенсорном экране. ЧПУ обеспечивает большую гибкость, но требует более высоких первоначальных затрат и более сложной кривой обучения.
6. Совместимость инструментов:Убедитесь, что в машине используются стандартные инструменты или инструменты собственной разработки. Стандартизированная оснастка сокращает время выполнения заказов и затраты на замену штампов.
7. Требования к питанию:Гидравлическим машинам требуется отдельный силовой агрегат (часто 15–75 кВт), тогда как электрические машины работают от стандартного трехфазного источника питания. Рассмотрите электрическую инфраструктуру вашего предприятия.

Правильно выбранный станок не только удовлетворит текущие производственные потребности, но и будет учитывать будущий рост сложности деталей и разнообразия материалов. К процессу выбора целесообразно привлечь как технологов, так и обслуживающий персонал, чтобы обеспечить соответствие выбранного оборудования реальным условиям эксплуатации.

6. Каковы наиболее распространенные дефекты изгиба плоских труб и как их можно предотвратить?

Даже при использовании высококачественного трубогиба могут возникнуть дефекты из-за неправильной настройки, износа инструмента или несоответствия материала. Понимание этих видов отказов является первым шагом на пути к предотвращению. Ниже приведены наиболее часто встречающиеся проблемы и способы их устранения.

• Складки на внутреннем радиусе:Происходит, когда внутренняя стенка сжимается быстрее, чем может выдержать материал. Вызвано недостаточным давлением зачистной матрицы или радиусом изгиба, слишком малым для толщины стенки.Профилактика:Увеличьте усилие матрицы стеклоочистителя, используйте больший радиус или добавьте оправку для поддержки внутренней стенки.
• Сжатие в поперечном сечении (сглаживание):Широкие грани трубы прогибаются внутрь, теряя структурную целостность. Обычно применяется для тонкостенных труб или когда гибочная матрица не обеспечивает адекватной боковой поддержки.Профилактика:Используйте матрицу, которая больше соответствует внешним размерам трубы, и рассмотрите нажимную матрицу, которая активно прижимается к внешней стенке во время изгиба.
• Пружинный вариант:Неравномерное пружинение приводит к тому, что детали не соответствуют заданному углу, особенно при изгибе высокопрочных сталей или алюминия.Профилактика:Реализуйте чрезмерную гибку на станке с ЧПУ с обратной связью по углу в реальном времени. Кроме того, убедитесь, что материал изготовлен из одной партии и имеет одинаковые механические свойства.
• Поверхностные царапины и истирание:Царапины возникают, когда трубка скользит по гибочной матрице или скребку. Истирание особенно проблематично для алюминия и нержавеющей стали.Профилактика:Используйте полированный инструмент, наносите соответствующую смазку и соблюдайте необходимый зазор для уменьшения трения.
• Скручивание или пружинение в плоскости:Трубка может слегка вывернуться из плоскости изгиба, что приведет к перекручиванию детали. Это часто происходит из-за неравномерного давления зажима или смещения инструмента.Профилактика:Проверьте выравнивание матрицы зажима и убедитесь, что трубка сидит ровно перед каждым изгибом.

Регулярная проверка инструментов и периодическая калибровка датчиков угла машины позволяют выявить многие из этих проблем до того, как они приведут к списанию деталей. Документирование параметров каждой успешной настройки также помогает устранять неполадки в будущих запусках.

7. Как следует обслуживать плоский трубогиб, чтобы обеспечить его долгосрочную надежность?

Правильное техническое обслуживание необходимо для сохранения точности и срока службы трубогиба. Проактивный режим не только сокращает время простоя, но и обеспечивает стабильное качество гибки. Следующий пошаговый подход рекомендуется для большинства гидравлических станков и станков с ЧПУ.

1. Ежедневный визуальный осмотр:Проверьте зажимные и гибочные плашки на наличие утечек гидравлической жидкости, ослабленных болтов и признаков износа. Очистите рабочую зону и удалите всю металлическую стружку и мусор.
2. Смазка движущихся частей:Нанесите указанную производителем смазку или масло на все точки поворота, направляющие и шпиндель гибочной матрицы. Чрезмерная смазка может притягивать грязь, поэтому используйте только рекомендованное количество.
3. Обслуживание гидравлической жидкости:Следите за уровнем жидкости и меняйте фильтр с периодичностью, указанной в руководстве. Загрязненная жидкость является основной причиной выхода из строя клапана и насоса.
4. Калибровка датчиков угла:Используйте точный транспортир или цифровой угломер, чтобы проверить точность угла изгиба машины. Повторно откалибруйте, если отклонения превышают ±0,3°.
5. Проверка скребка и пресс-форм:Проверьте на наличие задиров или деформации. Изношенные матрицы следует переточить или заменить, чтобы предотвратить образование складок и повреждение поверхности.
6. Проверка электрической системы:Для станков с ЧПУ убедитесь, что все кабели надежно закреплены, аварийная остановка работает правильно, а на панели управления не отображаются коды ошибок.
7. Годовое комплексное обслуживание:Привлеките сертифицированного технического специалиста для выполнения полного капитального ремонта, включая уплотнения гидравлических цилиндров, износ насоса и обновление программного обеспечения.

Ведение подробного журнала всех работ по техническому обслуживанию, включая замену масла, замену штампов и калибровку, помогает прогнозировать характер износа и эффективно планировать время простоя. Правильно обслуживаемый трубогиб может прослужить десятилетиями надежной работы.

8. Что ждет в будущем технологию гибки плоских труб?

Эволюция гибки плоских труб обусловлена ​​потребностью в большей эффективности, точности и экологичности. Концепции Индустрии 4.0 все чаще интегрируются в гибочные станки, что обеспечивает сбор данных в режиме реального времени и профилактическое обслуживание. Датчики, встроенные в инструмент, контролируют износ и изменения силы, передавая информацию обратно в центральную систему, которая может автоматически рекомендовать оптимальные параметры гибки.

Еще одной новой тенденцией является использованиесервоэлектрические приводывместо традиционной гидравлики. Эти системы потребляют меньше энергии, производят меньше шума и обеспечивают более высокую точность позиционирования. Они особенно привлекательны для производителей, стремящихся снизить выбросы углекислого газа. Кроме того,аддитивное производствоначинает влиять на конструкцию оснастки: 3D-печатные штампы с конформными каналами охлаждения могут улучшить терморегулирование во время высокоскоростной гибки.

Искусственный интеллект также проникает в определение последовательности изгибов. Алгоритмы искусственного интеллекта могут анализировать свойства материала и историю каждой партии трубок, чтобы с беспрецедентной точностью прогнозировать возврат пружины, сокращая процент брака и время наладки. Более того,коллаборативные роботы(коботы) объединяются с трубогибочными устройствами для автоматизации загрузки и разгрузки, позволяя операторам сосредоточиться на контроле качества и оптимизации процессов.

По мере того, как отрасль движется в сторонуцифровые двойники— виртуальные копии физической гибочной ячейки — инженеры смогут моделировать весь производственный цикл до того, как будет согнута одна труба. Эта возможность значительно сократит время от проектирования до готовой детали, делая изготовление на заказ почти таким же эффективным, как и массовое производство. Будущее гибки плоских труб, несомненно, умное, взаимосвязанное и все более автономное.
