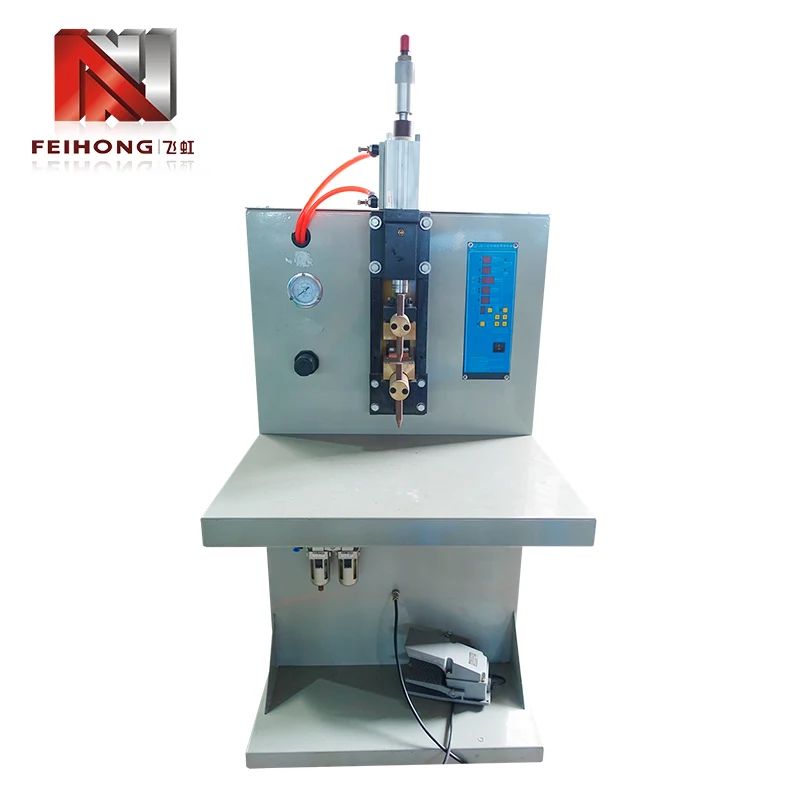

Аппарат для точечной сварки для приварки выводных стоек и клеммных наконечников

Аппарат для точечной сварки Feihong® для сварки выводных штырей и клеммных наконечников специально разработан для производителей электрических нагревательных трубок, которым требуется абсолютная однородность соединения между выводными стержнями (или выводными штырями) и клеммными наконечниками. Являясь поставщиком комплексных линий по производству нагревательных трубок, компания Feihong® интегрирует этот сварочный аппарат со станциями наполнения, герметизации и тестирования труб. Машина поддерживает трехфазное питание 380 В, трехфазное 220 В или однофазное 220 В, номинальную мощность 2 кВА и плавно регулируемое напряжение конденсатора от 0 до 435 В. Его пневматическая система нагнетания электродов в сочетании с быстрым разрядом конденсатора подает кратковременный импульс, который создает твердотельный сварной шов с минимальной зоной термического влияния, сохраняя механическую прочность выводного штыря и обеспечивая электрическое контактное сопротивление ниже 100 мкОм. Благодаря проверенной производительности 30 000 соединений за 8-часовую смену этот сварочный аппарат соответствует объемным требованиям крупномасштабного производства отопительных труб, а его повторяемость снижает необходимость доработок и отказов на месте.

Решающая роль сварных швов на опорных стойках в работе нагревателя

В нагревательной трубке соединение между проводом внутреннего сопротивления и внешним контактным наконечником является наиболее подверженным сбоям интерфейсом. Соединение с высоким сопротивлением генерирует локальное тепло, ускоряет окисление и в конечном итоге размыкает цепь. Этот сварочный аппарат устраняет эти виды отказов с помощью трех целенаправленных вариантов конструкции.

• 1. Энергетическая точность:настройка напряжения конденсатора (0–435 В) позволяет выполнить точную настройку для различных комбинаций материалов — например, соединение никель-хромового провода с медными наконечниками требует меньше энергии, чем соединение нержавеющей стали с медью.
• 2. Стабильность силы электрода:Пневматическая система поддерживает постоянное давление зажима (±2%) независимо от колебаний воздуха в цеху, обеспечивая постоянное контактное сопротивление перед выпуском.
• 3. Контроль длительности импульса:фиксированное время разряда (≈8 мс) оптимизировано для деталей тонкого сечения, предотвращая проплавление и обеспечивая полное плавление.

Эти особенности напрямую приводят к снижению процента брака и увеличению срока службы нагревателей, что является главным приоритетом для производителей нагревательных трубок.

Конфигурация и обслуживание электродов для сварки клемм

Аппарат для точечной сварки для приварки выводных опор и клеммных наконечников часто изготавливается из латуни или луженой меди, которые имеют другие термические свойства, чем свинцовые опоры. Правильная конструкция электрода и уход за ним необходимы для получения стабильных сварных швов без прилипания или чрезмерных вмятин. Следующие методы рекомендуются инженерами-разработчиками Feihong®.

• 1. Выбор материала электрода:для медных клемм медь с дисперсионным усилением (например, Cu‑Al₂O₃) обеспечивает наилучший баланс проводимости и устойчивости к деформации; для стальных клемм предпочтительнее вольфрам-медь.
• 2. Геометрия наконечника:небольшой радиус (R2‑R3) на верхнем электроде концентрирует ток для получения однородного самородка, тогда как нижний электрод должен быть плоским или слегка куполообразным, чтобы поддерживать выводной штифт без изгиба.
• 3. Уборка и одевание:Накопление оксида на наконечнике увеличивает контактное сопротивление и вызывает разбрызгивание. Легкая правка через каждые 500–800 сварных швов тонким напильником или электродом восстанавливает форму и удаляет загрязнения.
• 4. Охлаждающая вода (опция):Для непрерывных интенсивных рабочих циклов доступны держатели электродов с водяным охлаждением, которые предотвращают перегрев и уменьшают износ наконечника.

Принятие этих рекомендаций помогает поддерживать качество сварки в течение длительного производственного цикла и продлевает срок службы электродов, сокращая затраты на расходные материалы и время простоя.

Настройка параметров для различных пар материалов

Универсальность этого сварочного аппарата обусловлена ​​регулируемым напряжением конденсатора и пневматическим давлением. Однако поиск оптимального сочетания для конкретной пары материалов требует систематического тестирования. В таблице ниже приведены отправные точки, основанные на распространенных материалах нагревательных трубок.

Материал для ведущей публикации	Материал клеммы	Напряжение конденсатора (В)	Электродная сила (кН)
Ni‑Cr сплав (ø2,5 мм)	Латунь (t=0,8мм)	280‑320	1,8‑2,2
Нержавеющая сталь (ø3,0 мм)	Медь (t=1,0мм)	340‑380	2,0‑2,5
Сталь, плакированная медью (ø2,0 мм)	Луженая медь	220‑260	1,5‑1,8
Инконель (ø2,8 мм)	Никелированная сталь	300‑350	2,2‑2,6

Эти значения являются первоначальными предложениями; окончательные настройки должны быть подтверждены путем проверки диаметра сварочного шарика (целевой размер 1,2–1,5 диаметра проволоки) и прочности при испытании на растяжение. Feihong® обеспечивает оптимизацию параметров на месте в рамках наших услуг по вводу в эксплуатацию.

Повышение производительности и пример из реальной жизни

Переход от обычного аппарата для точечной сварки переменным током к этому аппарату с конденсаторным разрядом часто приводит к немедленному улучшению как скорости, так и качества. Завод по производству нагревательных трубок среднего размера в Гуандуне заменил три старых агрегата двумя машинами FH-149A и за шесть месяцев добился следующих результатов.

• 1. Увеличение пропускной способности:каждая машина последовательно производит 30 000 сварных швов в смену, что соответствует предыдущей производительности 1,5 машин, тем самым освобождая производственную площадь.
• 2. Сокращение отходов:процент брака при сварке выводных штифтов снизился с 1,8% до 0,2%, что позволило сэкономить примерно 120 000 готовых труб в год.
• 3. Энергосбережение:принцип разряда конденсатора потребляет на 40% меньше энергии на сварку по сравнению со старыми агрегатами переменного тока, что позволяет сократить счета за электроэнергию более чем на 2000 долларов в год.
• 4. Приемка оператора:Простое управление с помощью шкалы напряжения и манометра сократило время тренировки с двух дней до четырех часов.

Эти ощутимые преимущества демонстрируют, что инвестиции в специализированного сварщика быстро окупаются, одновременно повышая общую стабильность производства.

Заводские испытания и сертификаты качества

Каждая машина, покидающая завод Feihong®, проходит комплексный протокол испытаний, имитирующий реальные производственные условия. Наши шесть специализированных цехов (механическая обработка, электрическая сборка, обмотка трансформатора, формовка конденсаторов, покраска и окончательная сборка) позволяют нам контролировать качество от сырья до готовой продукции.

• 1. Проверка батареи конденсаторов:у каждого конденсатора измеряется ESR и емкость; собранный аккумулятор подвергается 500 циклам зарядки-разрядки при максимальном напряжении для проверки стабильности.
• 2. Проверка пневматической цепи:ход цилиндра и давление проверяются на линейность и повторяемость с помощью калиброванного манометра.
• 3. Проверка производительности сварки:приварен комплект стандартных тестовых образцов (никель-хромовая проволока к медному наконечнику); диаметр самородка и прочность на разрыв фиксируются и должны соответствовать внутренним спецификациям.
• 4. Электробезопасность:Сопротивление изоляции, электрическая прочность и целостность заземления проверяются в соответствии со стандартом IEC 60204-1.

Каждый аппарат для точечной сварки сварочных выводов и клеммных наконечников поставляется с сертификатом испытаний и 12-месячной гарантией на все неизнашиваемые детали. Мы также поддерживаем местный склад запасных частей для быстрой замены.

Часто задаваемые вопросы о сварке клемм

Вопрос: Как предотвратить обесцвечивание клеммных наконечников после сварки?
Ответ: Изменение цвета вызвано окислением в результате чрезмерного нагрева. Уменьшайте напряжение конденсатора с шагом 10 В до тех пор, пока сварной шов не станет прочным, а наконечник не сохранит свой первоначальный цвет. Кроме того, убедитесь, что сила электрода достаточна для поддержания хорошего контакта — низкая сила может вызвать искрение и перегрев.

Вопрос: Может ли этот сварочный аппарат обрабатывать выводы с предварительно нанесенным припоем или покрытием?
О: Да, но вам может потребоваться немного снизить напряжение (на 10‑15%), поскольку покрытие может снизить контактное сопротивление. Желательно по возможности очистить зону сварки от покрытия или провести пробный запуск для определения оптимальных параметров.

Вопрос: Как часто следует заменять батарею конденсаторов?
О: При нормальном использовании (30 000 сварок в смену, в одну смену) расчетный срок службы электролитических конденсаторов составляет примерно 5–7 лет или 1 миллион циклов зарядки. Мы рекомендуем ежегодную проверку емкости; если значение упадет более чем на 15%, рекомендуется замена.

Вопрос: Каков минимальный объем заказа для этой машины?
О: для стандартной модели нет минимального заказа. Мы продаем как отдельные единицы, так и пакеты производственной линии. Пожалуйста, свяжитесь с нашим отделом продаж для уточнения сроков доставки и цен.
