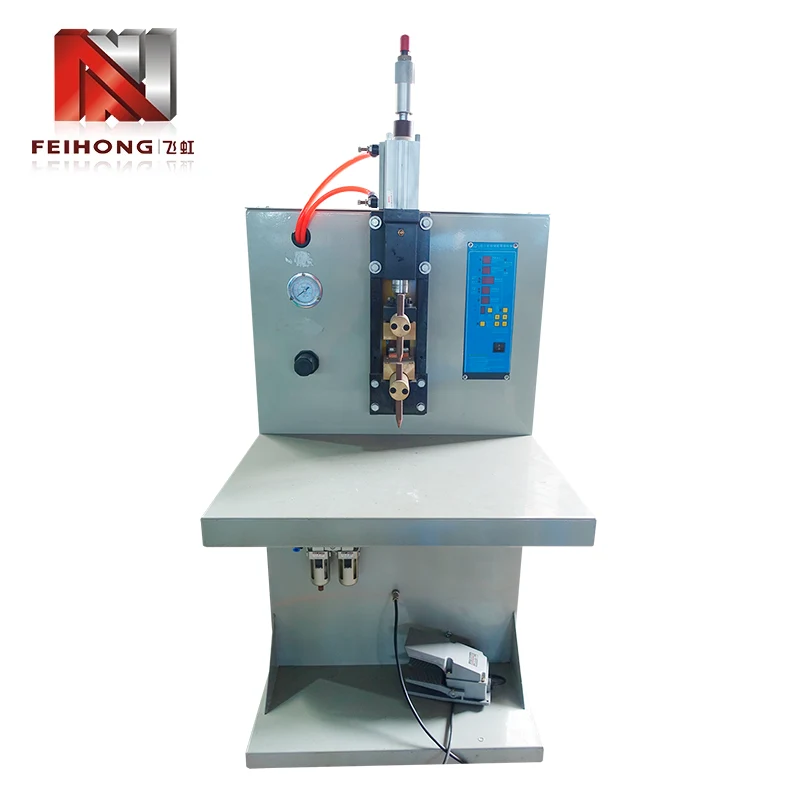

Аппарат для точечной сварки с накоплением энергии для проволоки сопротивления

Позиционирование продукта

FH-149A занимает особую нишу среди оборудования для точечной сварки: он разработан специально для операций соединения, связанных с производством электрических нагревательных элементов, с упором в первую очередь на соединения резистивных проводов. В отличие от аппаратов точечной сварки общего назначения, которые требуют обширной перенастройки для работы с тонкой проволокой, этот аппарат откалиброван и готов к работе с точными комбинациями материалов, встречающимися внутри нагревательных трубок — нагревательная проволока высокого сопротивления, соединенная с выводными штырями или выводными стержнями, и выводные штыри, соединенные с клеммными наконечниками.

Принцип действия накопителя энергии особенно хорошо подходит для применения в резистивных проводах. Вместо того, чтобы потреблять постоянный ток из электросети во время сварки, аппарат заряжает внутренние конденсаторы до заданного напряжения и высвобождает накопленную энергию одним коротким импульсом. Короткая длительность импульса концентрирует тепло на границе сварного шва, образуя твердый самородок, прежде чем тепло сможет распространиться вдоль проволоки и вызвать повреждение соседних секций нагревательного элемента.

Пневматическое приведение электрода в действие дополняет систему накопления энергии, применяя постоянную, повторяемую направленную вниз силу в каждом цикле сварки. Постоянное давление особенно важно при сварке тонкой резистивной проволокой, поскольку неравномерное усилие может привести к нестабильному контактному сопротивлению и различному качеству сварки от одной детали к другой.

Сварочные возможности

Являясь аппаратом для точечной сварки с накоплением энергии для проволоки сопротивления, FH-149A выполняет две основные операции соединения, необходимые при сборке нагревательных трубок, а также имеет вспомогательные функции, повышающие эффективность производства:

1. Проволока сопротивления для сварки свинцового столба:Создает надежные электрические соединения с низким сопротивлением между проводом нагревательного элемента и проводящими выводами (свинцовыми стержнями), обеспечивая надежную передачу тока и механическую прочность соединения.

2. Сварка выводной стойки к клеммному выступу:Соединяет внешние выводы с клеммными наконечниками, образуя внешний интерфейс подключения нагревательной трубки с помощью механически прочных сварных швов, выдерживающих монтажные и эксплуатационные нагрузки.

3. Регулируемые настройки энергии:Напряжение зарядки конденсатора находится в диапазоне от 0 до 435 В и полностью регулируется, что позволяет производственному персоналу подбирать энергию сварки в соответствии с конкретными диаметрами проволоки и размерами выводных штифтов для достижения оптимальных результатов.

4. Высокая пропускная способность:Номинальная мощность достигает 30 000 штук за 8-часовую смену, что позволяет выполнять графики производства нагревательных труб как средних, так и больших объемов, не становясь при этом узким местом производства.

5. Простой интерфейс оператора:Простое управление означает, что рабочие линии могут быть быстро обучены, а повседневная работа не требует специальной сертификации сварщика или углубленной технической подготовки.

Технические данные

Следующие характеристики являются официальными параметрами Feihong для аппарата точечной сварки с пневматическим накопителем энергии FH-149A:

Номинальная мощность 2 кВА отражает среднее потребление сети, а не пиковый сварочный ток, что является характерным преимуществом систем емкостного разряда — они обеспечивают высокую мгновенную мощность сварки, сохраняя при этом среднюю нагрузку на объект на относительно низком уровне.

Целевые варианты использования

FH-149A предназначен для производителей нагревательных трубок, производящих элементы как для промышленного, так и для гражданского рынка, где резистивный провод должен быть надежно соединен с проводящими клеммами.

Производство промышленных нагревательных трубок

В промышленности нагревательные трубы широко используются в кабельных системах отопления и других системах промышленного отопления. В таких условиях необходимы прочные и долговечные нагревательные элементы с надежными электрическими соединениями, что делает необходимым стабильное качество сварки. FH-149A поддерживает производителей, производящих нагревательные элементы для наиболее востребованных промышленных применений.

Нагревательные элементы для гражданской и бытовой техники

В гражданском секторе нагревательные трубки используются в электроприборах повседневного использования и в бытовых отопительных приборах. Крупносерийное производство бытовой техники требует оборудования, способного поддерживать темпы производства, сохраняя при этом низкий уровень брака. Производительность машины FH-149A в 30 000 штук в смену хорошо соответствует потребностям линий по производству нагревательных элементов для бытовой техники.

Специализированные варианты нагревательных трубок

Помимо стандартных промышленных и гражданских моделей, Feihong также разработала оборудование для специализированных категорий нагревательных трубок, включая горячеканальные нагревательные трубки и нагревательные трубки для аэрокосмической и военной техники. Основной принцип соединения резистивных проводов остается неизменным для всех этих категорий, а регулируемый диапазон энергии FH-149A соответствует различным характеристикам проводов и выводов.

Конкурентное преимущество

При оценке сварочного оборудования для применения резистивной проволоки несколько факторов отличают Feihong FH-149A от обычных альтернатив для точечной сварки, представленных на рынке.

1. Специально разработано для производства нагревательных трубок:Многие представленные на рынке аппараты для точечной сварки представляют собой общепромышленные машины, требующие модификации, специального инструмента или обширной настройки параметров для эффективной работы с тонкой резистивной проволокой. FH-149A с самого начала разрабатывался для задач по сборке нагревательных трубок, поэтому он поставляется готовым к определенным операциям по соединению резистивной проволоки и выводных выводов, которые производители нагревательных элементов выполняют каждый день.

2. Глубокий опыт применения, лежащий в основе дизайна:С 1992 года компания Feihong специализируется исключительно на оборудовании для производства нагревательных трубок. Эта многолетняя специализация означает, что команда инженеров понимает реальные производственные проблемы — скорость обрыва проволоки, требования к проводимости соединений, стабильность производства в течение всей смены — и включает эти знания в каждую конструкцию машины, а не создает стандартные сварочные аппараты для широких рынков.

3. Интегрированное производство для контроля качества:Feihong управляет шестью собственными цехами, занимающимися резкой сырья, механической обработкой, изготовлением форм и окончательной сборкой. Такая вертикальная интеграция означает, что критически важные компоненты производятся и проверяются под одной крышей, а не поставляются от нескольких внешних поставщиков с разными стандартами качества.

4. Возможность настройки для особых требований:Стандартные модели подходят для большинства линий по производству нагревательных трубок, но когда у производителей есть уникальные требования — необычные размеры проводов, специальные конфигурации выводных штырей, нестандартные формы электродов — Feihong имеет солидный опыт исследований и разработок в разработке специализированного оборудования для нагревательных трубок на заказ. Сюда входят прошлые проекты по горячеканальным, аэрокосмическим и военным нагревательным трубкам.

5. Прямой доступ к заводу и проверка:Покупатели могут посетить завод Feihong в Чжаоцине, провинция Гуандун, чтобы осмотреть оборудование, понаблюдать за производством и обсудить технические детали на месте. Прямое взаимодействие с заводом устраняет множество посредников и дает покупателям полную информацию о том, кто производит их оборудование и как оно производится.

Заводской фон

Компания Zhaoqing Feihong Machinery & Electrical Co., Ltd. работает на своей производственной базе в районе Дуаньчжоу города Чжаоцин, провинция Гуандун, Китай. Компания была основана в 1992 году и на протяжении всей своей истории постоянно занималась разработкой и производством комплектов оборудования для электронагревательных трубок.

Заводской цех разделен на шесть специализированных цехов, которые осуществляют различные этапы производства оборудования. К ним относятся цех резки сырья для подготовки материалов, обрабатывающий центр для изготовления прецизионных компонентов, цех по изготовлению пресс-форм для нестандартной оснастки, локомотивный цех для наполнения порошком, локомотивный цех для термоусадки труб и специальный цех по сборке машин, где готовое оборудование изготавливается, тестируется и проверяется перед отправкой.

На протяжении многих лет компания Feihong успешно исследовала, разработала и внедрила в производство множество типов оборудования для электрических нагревательных трубок специализированной конструкции, непосредственно отвечая конкретным требованиям клиентов. Ассортимент продукции включает промышленное оборудование для нагревательных трубок, оборудование для нагревательных трубок гражданского назначения, оборудование для нагревательных трубок с горячеканальными каналами, а также оборудование для производства нагревательных трубок для аэрокосмической и военной техники.

Часто задаваемые вопросы для покупателей

Вопрос: Этот сварочный аппарат специально создан для работы с резистивной проволокой?

О: Да, FH-149A специально создан для двух основных операций сварки при производстве нагревательных трубок: присоединения резистивной проволоки к выводам (выводным стержням) и соединения выводов к клеммным наконечникам. Это одна из стандартных машин, используемых производителями отопительных труб, которая на заводе настроена для решения этих конкретных задач.

Вопрос: Какую пользу дает конструкция с накоплением энергии для сварки контактной проволокой?

Ответ: Сварка с накоплением энергии (конденсаторным разрядом) подает энергию сварки в виде очень короткого контролируемого импульса. Для тонкой резистивной проволоки это означает, что тепло концентрируется в месте соединения и быстро рассеивается, снижая риск прожога проволоки или повреждения соседней секции нагревательного элемента, сохраняя при этом прочный проводящий сварочный самородок.

Вопрос: Можно ли регулировать интенсивность сварки для проволоки разной толщины?

О: Да, напряжение зарядки конденсатора регулируется в диапазоне от 0 до 435 В. Операторы могут увеличивать или уменьшать запасаемую энергию в соответствии с различными калибрами проводов, размерами выводных штырей и типами материалов, что позволяет одной и той же машине обрабатывать продукцию нескольких спецификаций на производственной линии.

Вопрос: Каков ожидаемый ежедневный объем производства?

О: FH-149A имеет номинальную производственную мощность 30 000 штук за 8-часовую смену при стандартных условиях эксплуатации. Фактическая суточная производительность будет зависеть от опыта оператора, эффективности подготовки заготовки и конкретного производимого продукта.

Вопрос: Какое электропитание требуется машине?

О: Машина может быть настроена на трехфазный вход 380 В, трехфазный 220 В или однофазный 220 В. Такая гибкость позволяет устанавливать оборудование на производственных объектах с различными стандартами электросетей в разных странах и регионах.

Вопрос: Может ли Feihong настроить машину для особых производственных нужд?

Ответ: Feihong имеет большой опыт разработки оборудования для нагревательных трубок по индивидуальному заказу с учетом конкретных требований заказчика. Предыдущие индивидуальные проекты включают оборудование для промышленного, гражданского, горячеканального и аэрокосмического/военного применения, а также нагревательные трубки. Свяжитесь с Feihong и сообщите свои технические характеристики, чтобы обсудить осуществимость.

Заключительные замечания

Для производителей нагревательных трубок, которым нужен надежный аппарат для точечной сварки с накоплением энергии для проволоки сопротивления, Feihong FH-149A предлагает специальное решение, основанное на более чем 30-летнем опыте производства специализированного оборудования для нагревательных трубок. Его регулируемая система конденсаторного разряда 0–435 В обеспечивает точный контроль энергии, необходимый для соединений резистивной проволоки, а пневматический привод обеспечивает постоянное давление в каждом сварочном цикле. Благодаря номинальной производительности 30 000 деталей в смену и гибкости выполнения операций сварки как между проволокой, так и после проушин, машина естественным образом вписывается как в стандартные, так и в специализированные линии по производству нагревательных труб. В сочетании с интегрированными производственными мощностями Feihong, состоящими из шести цехов, и проверенным опытом разработки специального оборудования, FH-149A обеспечивает как производительность, так и надежность поставщика, которые необходимы производителям нагревательных элементов.

Feihong приветствует посещение завода и прямые технические обсуждения, чтобы помочь покупателям оценить, соответствует ли FH-149A их конкретным производственным требованиям.
