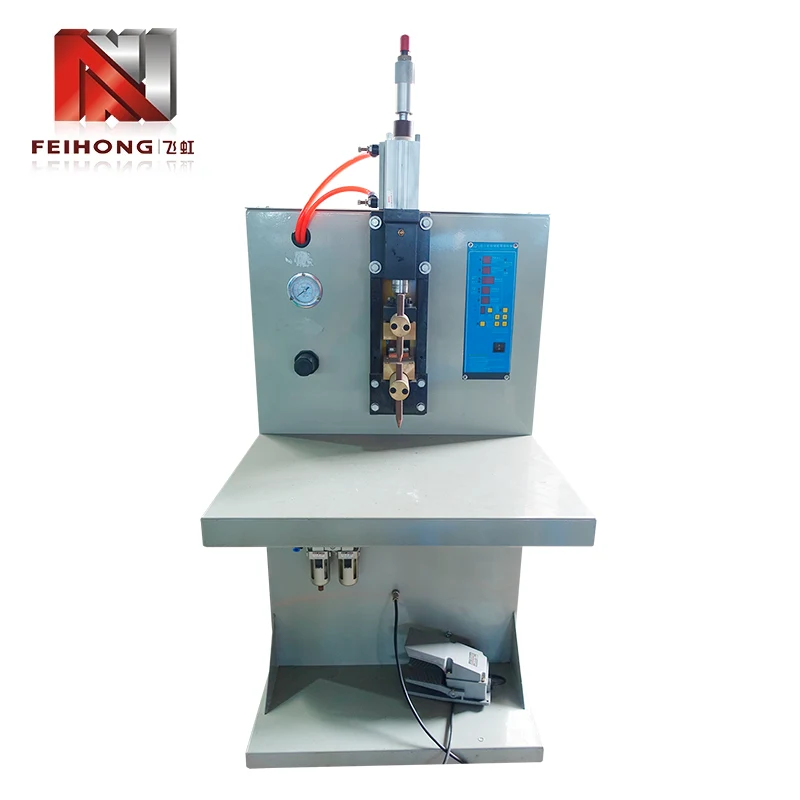

Аппарат для точечной сварки с накоплением энергии конденсаторного разряда

Аппарат для точечной сварки с накоплением энергии конденсаторного разряда Feihong разработан специально для производства электрических нагревательных трубок, где резистивный провод необходимо надежно соединить с выводными штырями и клеммными наконечниками. Являясь ведущим поставщиком комплексных линий по производству нагревательных трубок, компания Feihong интегрирует эту сварочную станцию ​​с другим основным оборудованием. Машина работает от трехфазного напряжения 380 В, трехфазного напряжения 220 В или однофазного напряжения 220 В, с номинальной мощностью 2 кВА и регулируемым диапазоном напряжения конденсатора 0–435 В. Его принцип конденсаторного разряда накапливает энергию и высвобождает ее в виде контролируемого импульса, создавая прочные металлургические связи с минимальными зонами термического воздействия. Благодаря проверенной производительности 30 000 деталей в смену этот сварочный аппарат обеспечивает высокую производительность при сохранении стабильного качества соединений.

Принцип основной сварки

Аппарат для точечной сварки с накоплением энергии конденсаторного разряда работает по проверенному принципу, который отличает его от обычных аппаратов контактной сварки переменным или постоянным током. Вместо непрерывного потока тока он заряжает батарею конденсаторов до заданного напряжения, а затем за миллисекунды разряжает накопленную энергию через сварочные электроды. Этот подход предлагает несколько явных преимуществ.

• 1. Мгновенное выделение энергии:батарея конденсаторов подает импульс сильного тока (до тысяч ампер) за долю цикла, создавая концентрированное тепло в точке контакта для быстрого плавления.
• 2. Независимый контроль энергии и времени:настройки напряжения (0–435 В) напрямую регулируют запасаемую энергию, а продолжительность разряда фиксируется характеристиками конденсатора, что исключает сложную регулировку времени.
• 3. Снижение тепловыделения:поскольку импульс чрезвычайно короткий, окружающий материал остается холодным, что предотвращает окисление или отжиг резистивного провода и выводных выводов.
• 4. Равномерное формирование сварочных самородков:каждый разряд подает одинаковую энергию, гарантируя, что каждый сварной шов имеет одинаковую глубину провара и прочность, независимо от квалификации оператора.

Этот принцип делает сварочный аппарат особенно подходящим для производства нагревательных труб, где консистенция сварного шва напрямую влияет на электрическое сопротивление и долговечность конечного продукта.

Сравнение производительности с традиционными сварочными аппаратами

При сравнении сварочного аппарата с традиционными альтернативами несколько ключевых показателей производительности подчеркивают его превосходство. В следующей таблице сравнивается этот аппарат с типичными аппаратами контактной сварки переменного и постоянного тока, используемыми в аналогичных областях.

Это сравнение показывает, что аппарат для точечной сварки с накоплением энергии конденсаторного разряда предлагает уникальный баланс точности, эффективности и надежности, что делает его предпочтительным выбором для производителей нагревательных труб, которым требуется стабильное качество соединений в течение длительных производственных циклов.

Сценарии применения

Сварочный аппарат широко применяется при производстве электронагревательных труб, но его универсальность распространяется и на другие задачи по соединению металлов. Компания Feihong® разработала этот станок для адаптации к различным заготовкам, сохраняя при этом его основные преимущества.

• 1. Сопротивляющий провод к стержню:основное применение, обеспечивающее низкоомное соединение нагревательных элементов, используемых в водонагревателях, духовках и промышленных печах.
• 2. Выводной штифт к клеммному выступу:необходим для сборки клеммных блоков, где механическая прочность и электропроводность имеют решающее значение.
• 3. Сварка тонколистового металла:подходит для кронштейнов, экранов и креплений датчиков толщиной до 1,5 мм при использовании пониженных настроек напряжения.
• 4. Прихваточная сварка мелких деталей:может использоваться для временного крепления или предварительной сборки в автомобилестроении и производстве бытовой техники.

Эти сценарии выигрывают от способности сварщика подавать точный, повторяемый импульс, который сводит к минимуму тепловые искажения, что является распространенной проблемой при сварке постоянным током.

Гарантия качества и заводские испытания

Feihong® производит оборудование для нагревательных трубок с 1992 года, имея шесть специализированных цехов по механической обработке, электрической сборке, испытаниям и логистике. Каждый сварщик проходит тщательную проверку качества, чтобы гарантировать соответствие требованиям непрерывного производства.

• 1. Отслеживаемость компонентов:все конденсаторы, пневматические клапаны и трансформаторы поставляются от сертифицированных поставщиков и проверяются по прибытии.
• 2. Контроль процесса сборки:Каждая машина собирается опытными специалистами в соответствии со стандартными рабочими инструкциями с промежуточными проверками на каждом этапе.
• 3. 24-часовое испытание на работоспособность:Перед отправкой каждое устройство подвергается непрерывному сварочному циклу с имитацией производственных нагрузок для проверки стабильности и постоянства сварки.
• 4. Сертификат калибровки:Каждая машина поставляется с отчетом об испытаниях, показывающим фактическую точность напряжения конденсатора, силу электрода и время цикла.

Эта комплексная система обеспечения качества гарантирует, что каждый сварщик, покидающий завод Feihong®, будет работать надежно с первого дня, с минимальными усилиями по вводу в эксплуатацию.

Персонализация и послепродажная поддержка

Feihong® понимает, что каждая производственная линия имеет уникальные требования. Для аппарата точечной сварки с накоплением энергии конденсаторного разряда мы предлагаем несколько вариантов индивидуальной настройки и надежный пакет послепродажного обслуживания, обеспечивающий бесперебойную работу вашей машины.

• 1. Конструкция электрода:Мы можем изготовить электроды нестандартной формы и из материалов с учетом геометрии вашей заготовки и характеристик сварки.
• 2. Регулировка диапазона напряжения:По запросу батарея конденсаторов может быть настроена на конкретные требования по напряжению, выходящие за пределы стандартного диапазона 0–435 В.
• 3. Установка и обучение:мы обеспечиваем надзор на месте и обучение операторов, а также подробные видеоруководства и руководства.
• 4. Наличие запасных частей:мы поддерживаем локальный склад электродов, уплотнений, конденсаторов и плат управления, чтобы свести к минимуму время простоя.
• 5. Гарантия:12-месячное покрытие на все электрические и механические компоненты (за исключением расходных материалов).

Благодаря многолетнему опыту Feihong® и приверженности поддержке клиентов вы можете положиться на нас как на долгосрочного партнера в решении ваших сварочных задач.

Часто задаваемые вопросы

Вопрос: Какова максимальная толщина материала, который можно сваривать?
О: Аппарат в первую очередь предназначен для сварки контактной проволокой (диаметром до 2,5 мм) и тонколистового металла толщиной до 1,5 мм. Для более толстых материалов мы рекомендуем проконсультироваться с нашей командой инженеров, чтобы оценить возможность изменения настроек силы и напряжения электрода.

Вопрос: Можно ли использовать сварочный аппарат для работ, не связанных с отопительными трубами?
О: Да, принцип конденсаторного разряда хорошо работает для любой контактной сварки мелких деталей, где требуется контролируемое подвод тепла. Многие клиенты используют его для приварки вкладок аккумулятора, крепления датчиков и сборки электронных компонентов.

Вопрос: Сколько времени занимает перезарядка конденсатора между сварками?
Ответ: Цикл зарядки обычно составляет 0,8–1,2 секунды, что обеспечивает номинальную производительность 30 000 сварных швов за 8-часовую смену. Фактическое время перезарядки зависит от установленного напряжения и качества входной мощности.

Вопрос: Предоставляет ли Feihong® запасные конденсаторы и сколько они стоят?
О: Да, у нас есть запасные конденсаторные батареи. Цены варьируются в зависимости от мощности и номинального напряжения. Пожалуйста, свяжитесь с нашим отделом продаж для получения актуального предложения на основе серийного номера вашей машины.

Вопрос: Какое обслуживание требуется ежедневно?
О: Ежедневное обслуживание включает очистку электродов, проверку давления пневматического воздуха и визуальный осмотр кабелей и соединений. Еженедельное техническое обслуживание включает смазку движущихся частей и проверку клемм конденсатора на герметичность. Подробный график технического обслуживания включен в руководство пользователя.
